施耐德電氣開放自動化平台初體驗（4）

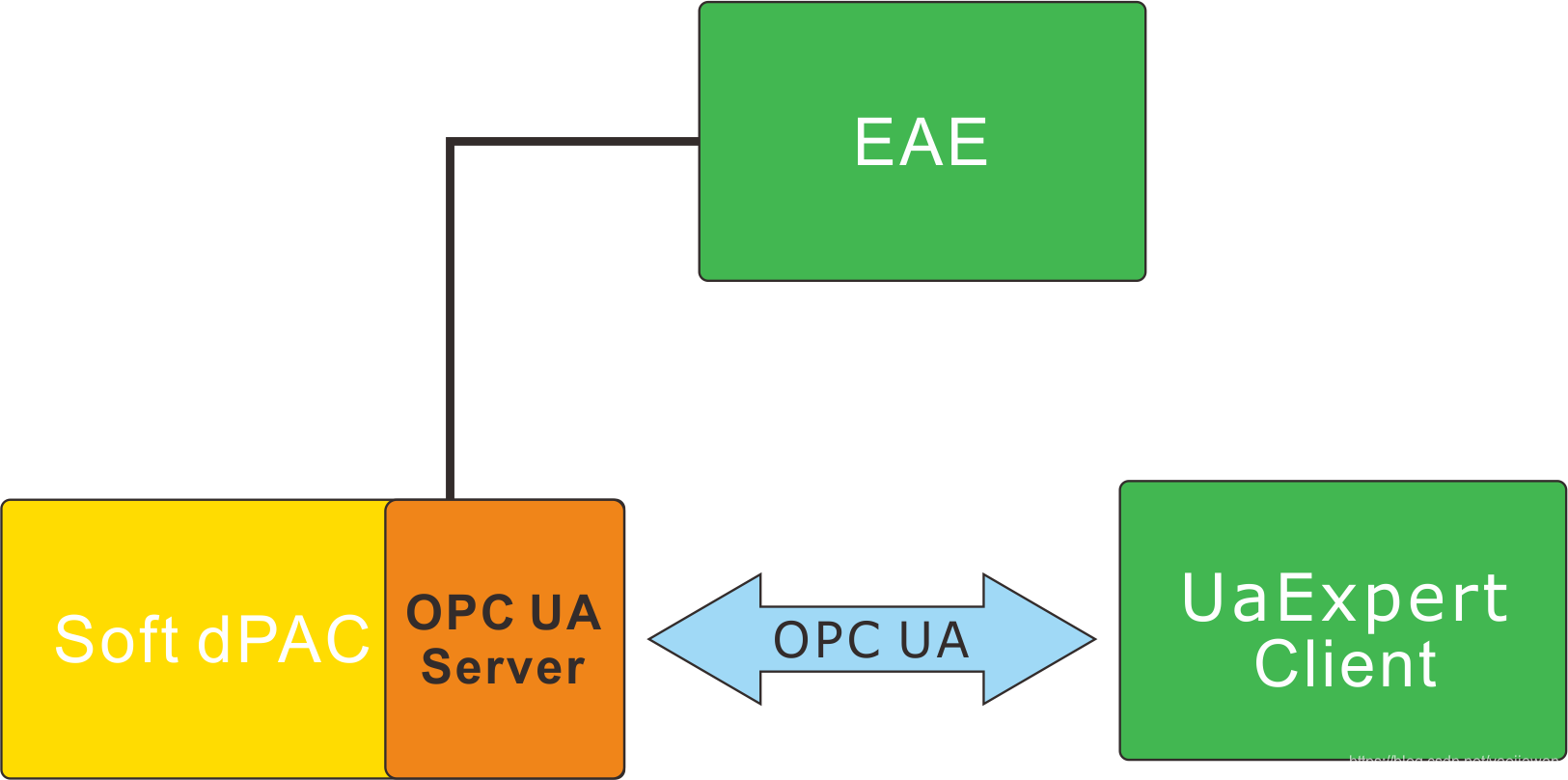

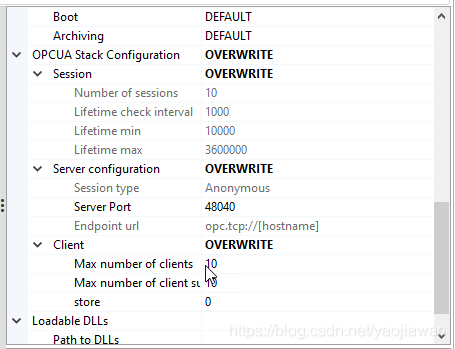

按照我們前麵介紹過的方法，新建一個項目 OPCUA_Test。與前麵介紹的類似，在System 工作區的Delvice list中，出現了一個EcoRT_0設備。點擊它後再工作區的右邊會出現該設備的各種屬性。將OPC UA Stack Configuration屬性有Default改成OVERWRITE後，可以看見OPC UA的各項屬性。

比較重要的參數是OPC UA服務器的端口，缺省值為 48040.當然你可以修改它。

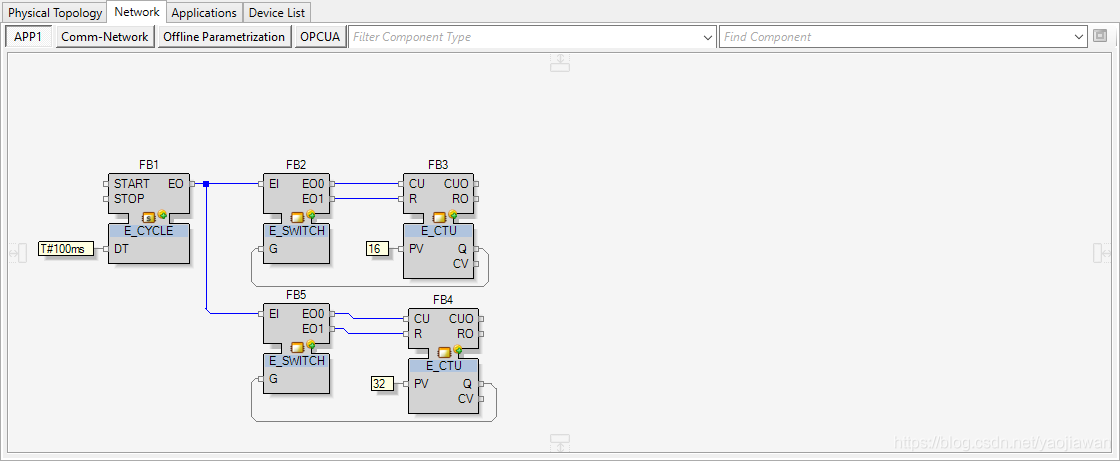

建立了一個簡單的計數器項目。它內部有兩個計數器，我們希望通過OPC UA的客戶端查看兩個計數器的當前值。

App1完成後，點擊左邊欄的System，在工作區中選擇OPC UA發現空空如也。不知道如何將IEC61499功能塊網絡的變量和OPC UA模型中的變量關聯起來。

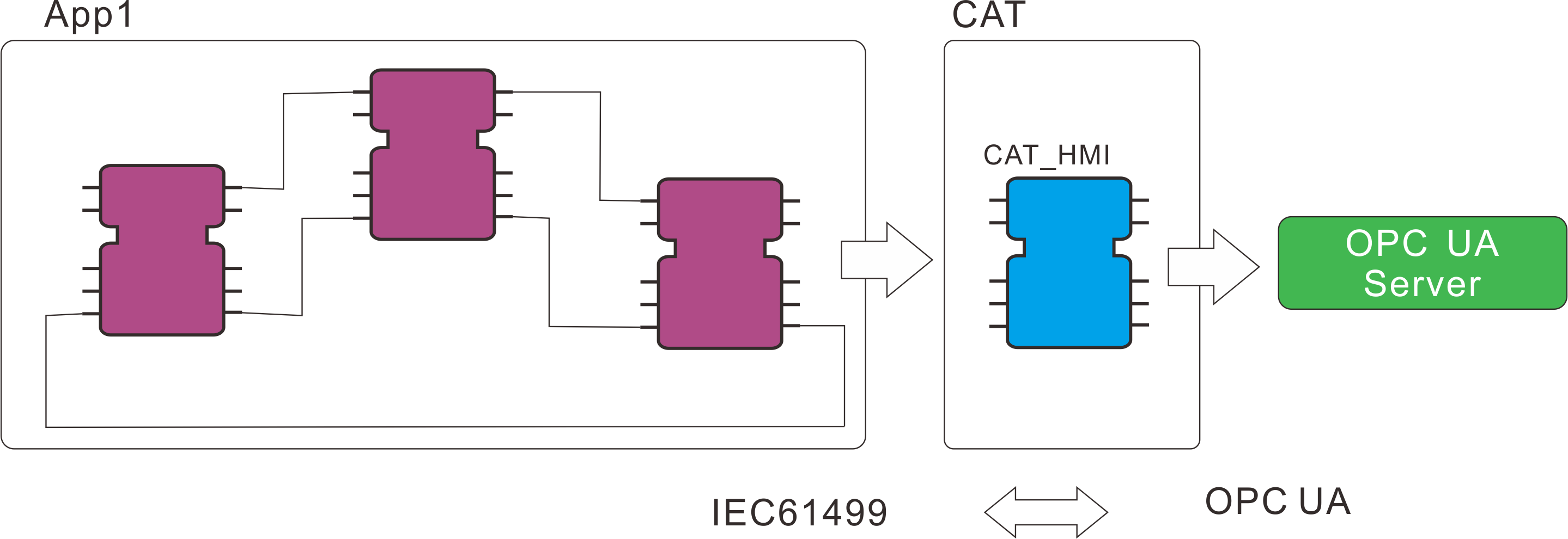

詳細看了Help文檔後才發現。首先要定義一個CAT類型。我們在前麵已經介紹過，CAT 是與HMI關聯的複合功能塊。內部含有一個CAT_HMI功能塊。隻有 CAT_HMI 功能塊的輸入和輸出數據才會在OPC UA模型中作為變量出現。仔細想來也對。OPC UA某種意義上也是HMI的一種接口。

具體的設置過程：

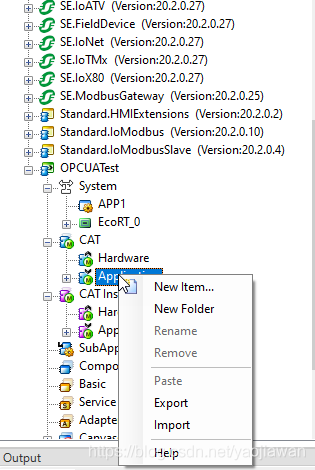

1.在左邊欄的CAT->Application擊右鍵選擇New Item。建立一個CAT1 的CAT類型。

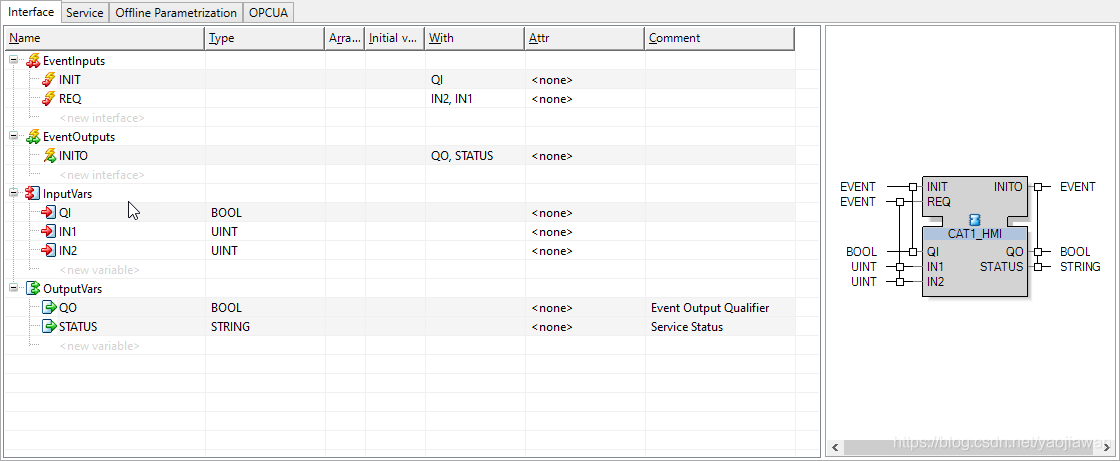

2.在下麵會出現一個IThis:CAT1_HMI 點擊後工作區如下，我們在InputVars中添加兩個輸入變量IN1和IN2.它們的類型UINT，用了來顯示兩個計數器的當前值。

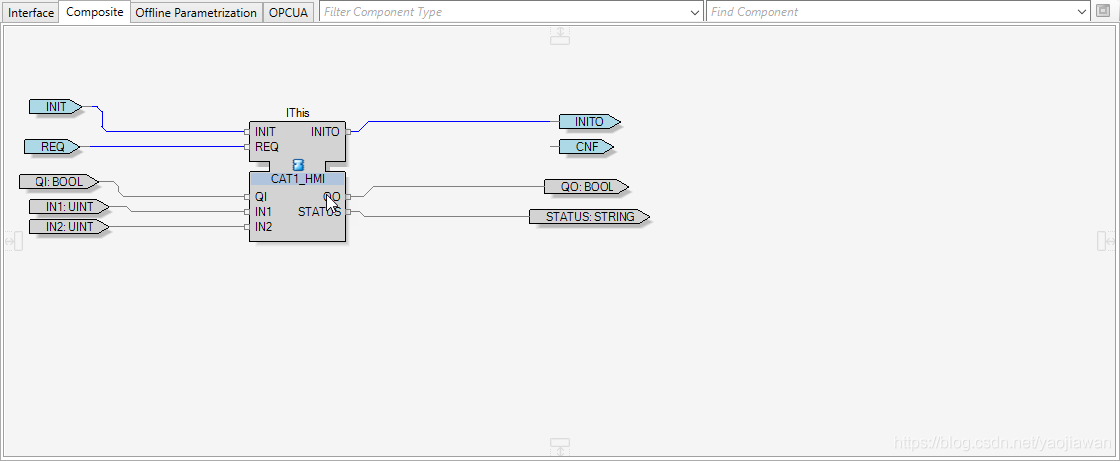

設置完成後，要保存一下。然後回到System工作區，點擊Composite。將CAT1_HMI拖動到工作區中。；連接線。事實上，它是一個複合功能塊，你可以在其中添加各種需要的功能塊。

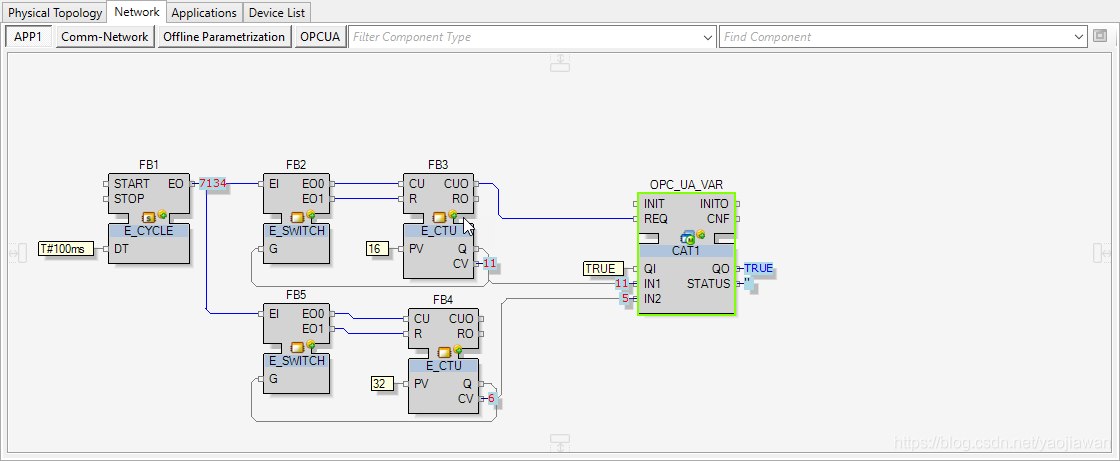

3.在App1功能塊網絡中拖入CAT1類型功能塊，連線。

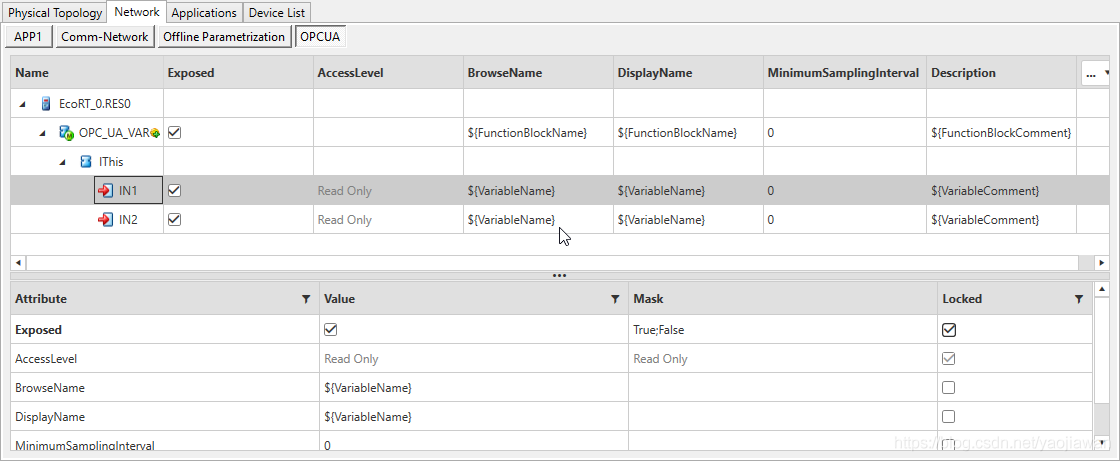

4.完成後再次查看OPC UA選項，發現IN1，IN2變量已經在裏麵了。你可以修改某些屬性，比如 BrowseName,DisplayName等等。

然後啟動UaExpert 客戶端軟件。右擊servers選擇 Add。彈出App Server窗口。在Custom Dictionary 中選擇添加一個地址，localhost:48040保存。

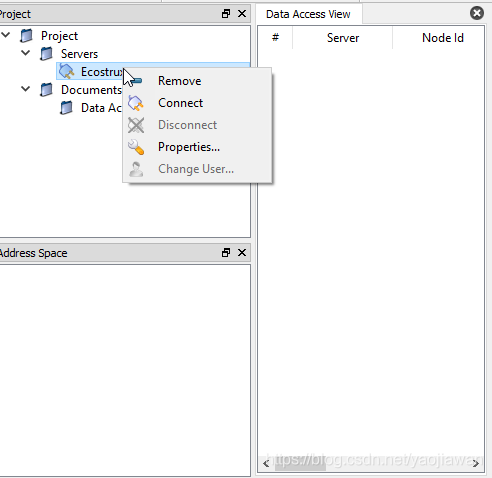

對Localhost:48040地址擊右鍵，選擇Rebrowse，如果一切OK的話，你會看到EcoStructure Runtime。點擊OK返回後，展開Server，選擇EcoStructure Runtime擊右鍵，選擇Connect。

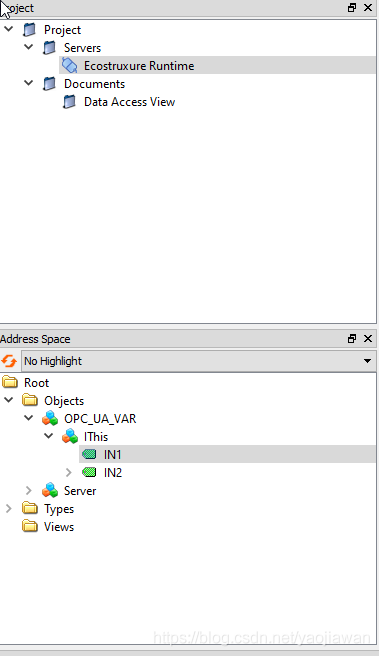

於是，在下麵出現了IN1，IN2變量。

我們終於完成了EAE OPC UA服務器的簡單測試。

EAE OPC UA server的實現方式是比較簡單明了。能夠使我們快速地將IEC61499功能塊網絡和OPC UA實現關聯。看起來似乎隻有簡單的變量類型。其實由於IEC61499的編程能力，我們可以在CAT1複合功能塊中實現更過的OPC UA模型所需要的功能。
